実験槽(遮蔽)の解析事例

 パソコンの高速化と反復法高速ソルバーの導入により、実用めっき槽の丸ごと3次元解析が可能になりました。めっき物のCAのソリッドデータも一般化しており、これが活用できればメッシュ作成も容易です。解析事例は、自動車部品のプラスチック製品のニッケルやクロムめっきを想定しています。
遮蔽なし

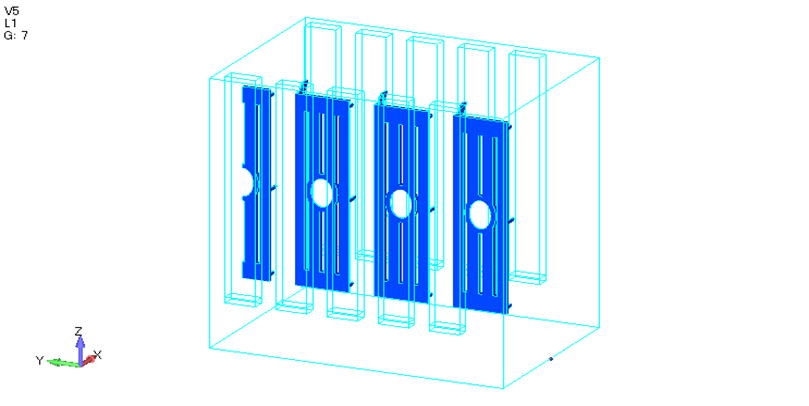

めっき槽

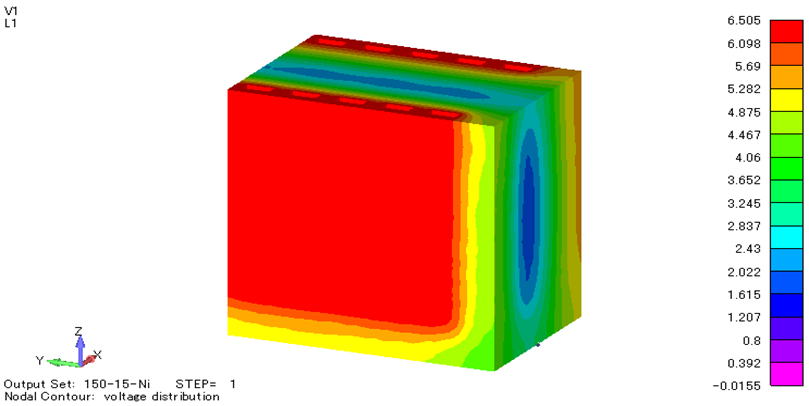

槽の電位分布

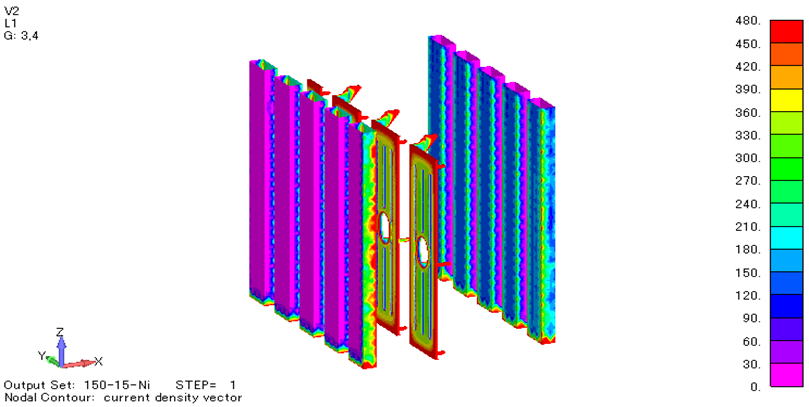

電極の電流分布

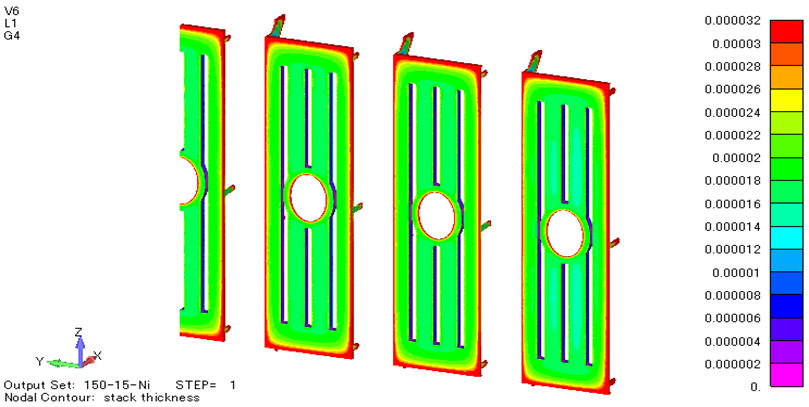

製品の膜厚分布

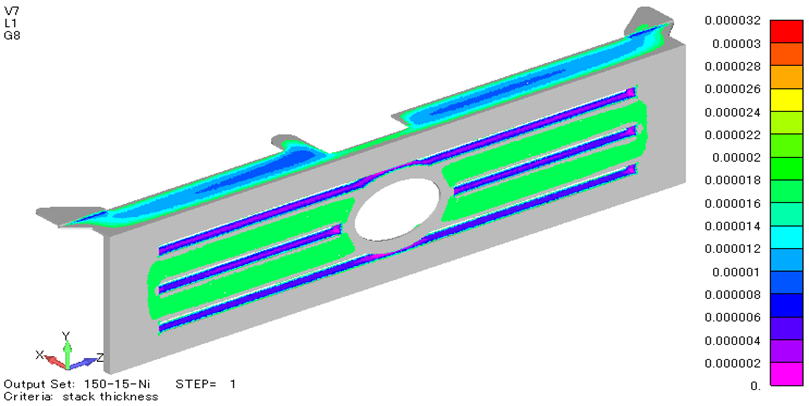

膜厚の不適合要素表示
