実験槽（遮蔽）の解析事例

　２次元の遮蔽および補助カソードの解析事例の３次元版です。遮蔽と補助カソードの効果がよく分かります。

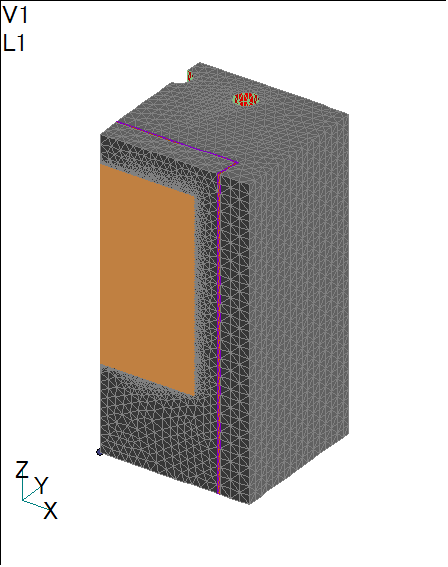

メッシュ分割図

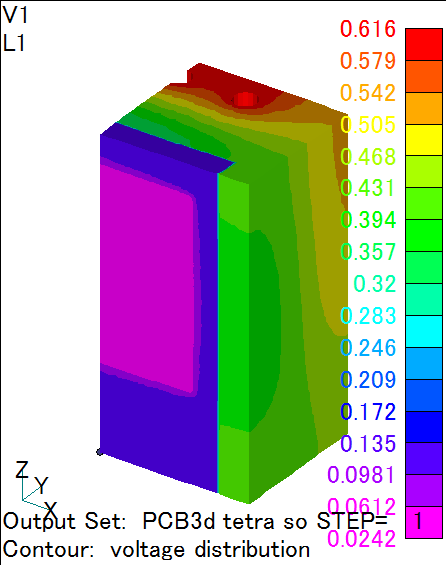

電位のコンター図

●カソードの電流密度のコンター図とグラフの比較

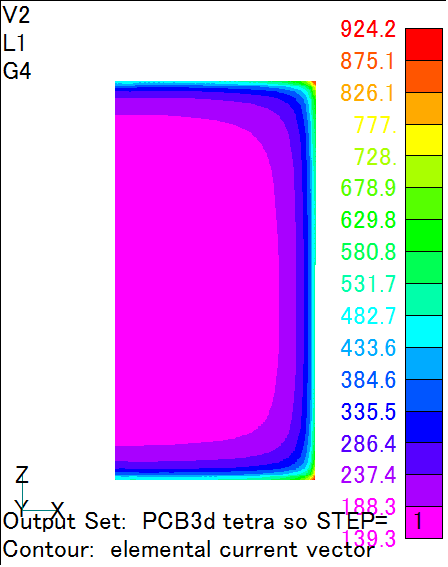

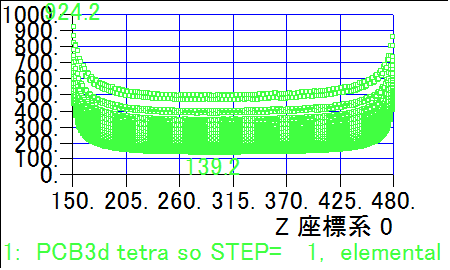

遮蔽無し

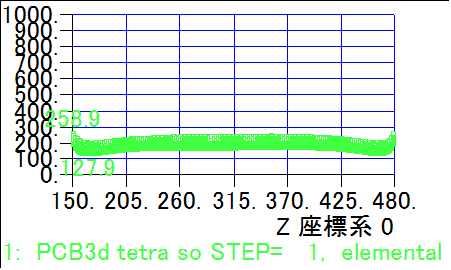

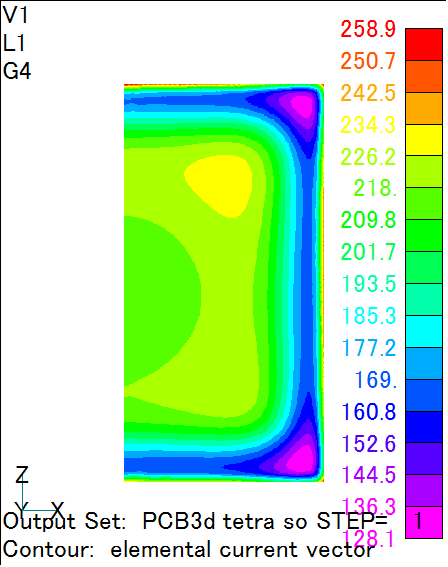

遮蔽被り30mm

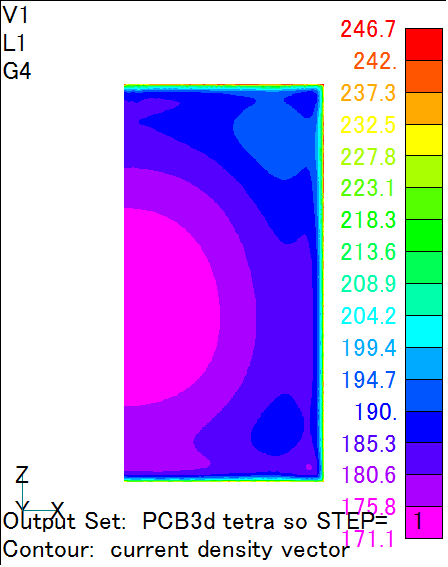

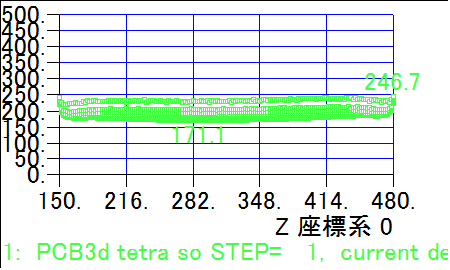

遮蔽被り0mm+補助カソード
